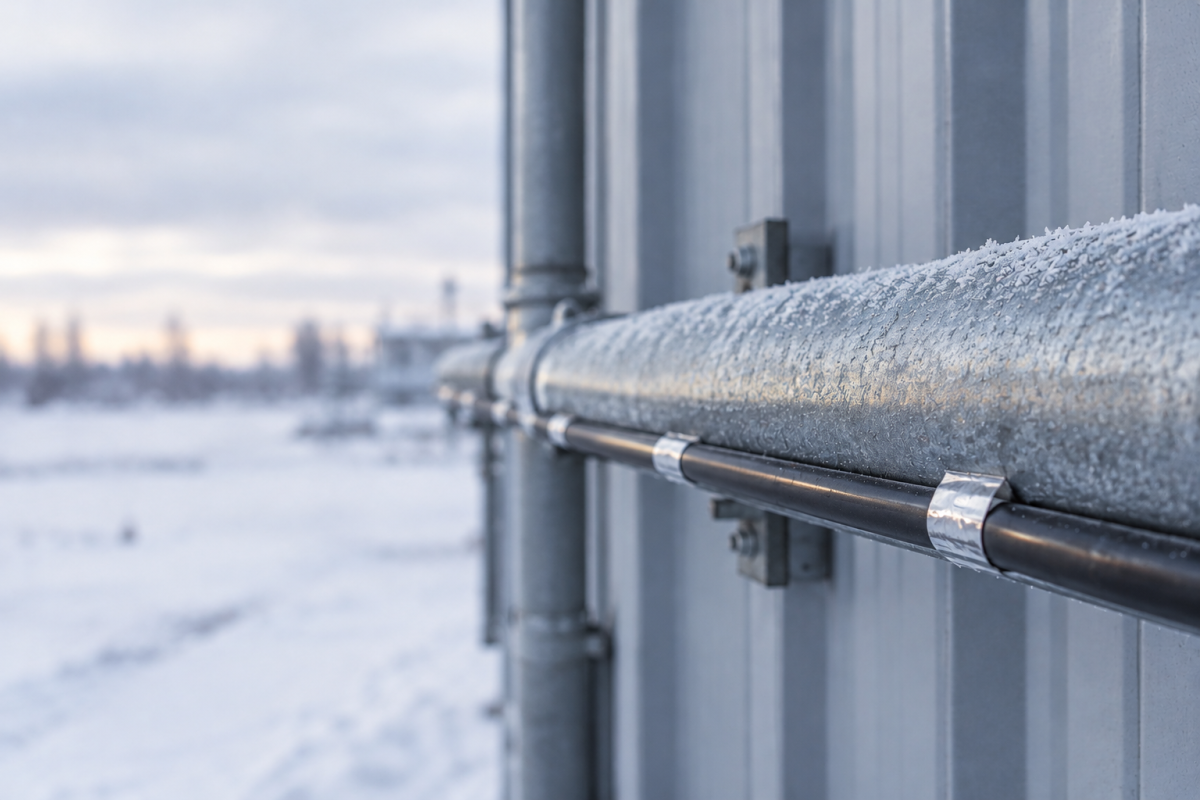

Греющий и саморегулирующийся кабель: как выбрать и какие документы нужны, в том числе для взрывоопасных зон

Греющий кабель — электрическое изделие, преобразующее энергию в тепло. Его применяют для защиты труб от замерзания, удаления наледи с кровель и водостоков, поддержания температуры резервуаров и технологических линий, а также для устройства электрических тёплых полов.

Перед покупкой греющего кабеля важно оценить не только мощность и длину, но и назначение изделия, напряжение, условия эксплуатации, наличие экрана, степень защиты IP, тип соединительных элементов и комплект документов.

Резистивный кабель выделяет тепло с постоянной мощностью по всей длине. Он проще по конструкции и обычно дешевле, но требует точного расчёта зоны обогрева. Саморегулирующийся кабель меняет теплоотдачу в зависимости от температуры окружающей среды. Он удобнее для трубопроводов, кровель и участков сложной геометрии, но дороже и не является полностью «интеллектуальным» устройством без автоматики.

Для кабелей, рассматриваемых в соответствии с ТР ЕАЭС 037/2016, обычно требуется документ, подтверждающий соответствие требованиям по ограничению опасных веществ. Для работы в газовзрывоопасной или пылевзрывоопасной среде необходимо специальное Ex-исполнение и сертификат соответствия ТР ТС 012/2011. Подбирать и заказывать документы лучше до начала холодов: осенью увеличиваются сроки поставки, доставки и оформления.

Как работает нагревательный кабель? В основе нагревательной системы — токопроводящая жила или матрица, нагревающаяся под воздействием электричества. Конструкция кабеля может быть разной: готовый комплект с заводской соединительной муфтой либо отрезное изделие для сборки системы на объекте. В комплект также могут входить терморегулятор, датчики температуры, контроллер, экран, защитная оплётка, крепёж и элементы герметизации. Оценивать только сам нагревательный элемент недостаточно: адаптер, блок контроля, регулятор температуры и другие электрические компоненты могут подпадать под отдельные требования технических регламентов.

Сопротивление проводника — постоянная величина, мощность — точный расчёт. Проводник содержит жилу с заданным электрическим сопротивлением. При подаче питания по всей длине выделяется примерно одинаковое количество тепла. Мощность указывается в ваттах на единицу протяжённости — например, 10, 20 или 30 Вт/м. Основное преимущество такого решения — предсказуемая теплоотдача и сравнительно простая конструкция. Нагревательный кабель подходит для прямолинейных участков труб, некоторых систем тёплого пола, технологических линий и других объектов, где заранее известны длина, шаг укладки и тепловые потери.

Есть и ограничения. Кабель нельзя произвольно укорачивать, перекрещивать или укладывать с нарушением минимального расстояния между витками. При перегреве возможно повреждение изоляции. Установка кабеля должна производиться по рекомендациям производителя, проекту или техническому решению, предусматривающему защиту от перегрева.

При понижении температуры сопротивление матрицы изменяется, и теплоотдача возрастает. Чем выше температура, тем больше сопротивление и меньше выделение тепла. Такой саморегулирующий эффект позволяет системе адаптироваться к условиям на разных участках. Саморегулирующийся нагревательный кабель часто выбирают для водопровода, кровли и водостоков. Его проще применять в местах сложной конфигурации и неодинаковых теплопотерь. Некоторые модели допускают резку по специальным меткам, однако это не означает, что длину можно изменять произвольно. После отрезания необходимо правильно загерметизировать конец и установить соединительную муфту.

Греющий кабель для водопровода устанавливают снаружи трубы, если конструкция и санитарные требования допускают такой способ. Внутренний вариант часто называют «в трубу». Для питьевого водоснабжения важны материалы оболочки, герметичность ввода, соответствие санитарным требованиям и отсутствие контакта электрических частей с водой.

На кровлях и водостоках кабель используют для предотвращения появления наледи и обеспечения отвода талой воды. Здесь особенно важны стойкость к ультрафиолетовому излучению, влаге, перепадам температуры, механическим нагрузкам и правильное взаимодействие с автоматикой. На предприятиях нагревательные элементы применяют для трубопроводов, резервуаров, арматуры и оборудования, в котором нельзя допустить замерзания или чрезмерного охлаждения рабочей среды. Отдельные решения применяются для обогрева полов, площадок, ступеней и технологических поверхностей.

Состав документов зависит не только от наименования продукции. Необходимо определить, является ли изделие отдельным кабелем, готовой системой обогрева или комплектом с контроллером, работающим при определённом напряжении; где оно будет эксплуатироваться и относится ли объект к зоне повышенной опасности. ТР ТС 004/2011 — основной документ, форма подтверждения

ТР ТС 004/2011 — основной документ для низковольтного оборудования. Он распространяется на оборудование с номинальным напряжением от 50 до 1000 В переменного тока и от 75 до 1500 В постоянного тока. В регламенте отдельно рассматриваются проводники. Для изделий, включённых в перечень, применяется сертификация. Как правило, греющий кабель требует тщательной проверки и оформления сертификата, если изделие относится к регулируемой кабельной системе. Для моделей на 12 или 24 В нижняя граница по постоянному или переменному току может иметь значение: конкретное изделие не следует относить к низковольтному оборудованию только по названию.

Важно учитывать и смежные требования. Например, контроллер-терморегулятор может рассматриваться с точки зрения электромагнитной совместимости. Кабельная продукция рассматривается с позиции ТР ТС 020/2011, что определяется характеристиками конкретного товара, а не только наличием электрического питания.

Когда дополнительно требуется подтверждение отсутствия опасных веществ в электротехнике и радиоэлектронике, применяется ТР ЕАЭС 037/2016, ограничивающий содержание опасных веществ. В перечень включены отдельные категории кабельно-проводниковой продукции, рассчитанной на напряжение до 500 В, за установленными исключениями. На такую продукцию оформляется документ, подтверждающий состав материалов, проводятся исследования и регистрируется документ о соответствии.

Если в комплект входят адаптер питания, контроллер или иное электротехническое оборудование, их оценивают с учётом собственной конструкции и назначения. Требования регламента и порядок подтверждения соответствия описаны в ТР ЕАЭС 037/2016. Декларация по этому регламенту не заменяет сертификат по ТР ТС 004/2011, если сертификат требуется для данного товара.

Для греющего кабеля, который устанавливается на крышах, в общественных зданиях, жилых домах или в местах с повышенными требованиями к пожарной безопасности, может понадобиться подтверждение пожарных свойств. В зависимости от назначения и области применения оценивают распространение горения, дымообразование, токсичность продуктов горения и т. д. Сертификат пожарной безопасности помогает подтвердить заявленные свойства и предоставить заказчику дополнительную доказательную базу. Однако он не отменяет требования проектной документации, строительных норм или технических условий объекта.

Если в зоне эксплуатации возможно образование взрывоопасной смеси газа, пара, аэрозоля или пыли, оборудование должно соответствовать специальным требованиям.

Взрывозащищённый греющий кабель может потребоваться на объектах нефтегазовой отрасли, АЗС и нефтебазах, в резервуарных парках, на химических производствах, на предприятиях по переработке сырья, а также в элеваторах и мукомольных производствах, где возможно образование горючей пылевоздушной среды.

Классификация зависит от конкретной зоны, категории смеси, вероятности её появления и параметров технологического процесса. Поэтому принимают во внимание проект, документацию по взрывоопасной зоне и требования заказчика, указанные в ТР ТС 012/2011.

ТР ТС 012/2011 устанавливает требования к оборудованию, предназначенному для работы во взрывоопасных средах. Если греющее изделие входит в перечень продукции, подтверждение соответствия проводится по специальным правилам. Для оборудования в области регламента требуется сертификат взрывозащиты ТР ТС 012, а не обычное письмо о подтверждении соответствия или общий документ на электрический кабель.

При этом для сложного комплекта нужно отдельно анализировать кабель, муфты, терморегулятор, шкаф управления, датчики и другие элементы. Наличие документа на один компонент не подтверждает безопасность всей системы в сборе.

Обозначение уровня защиты кабеля и ГОСТ Р МЭК 60079 содержат сведения о способе защиты, группе оборудования, температурном классе и других параметрах. Обозначения нельзя рассматривать по отдельности: окончательный смысл несёт вся строка маркировки, указанная в сертификате и эксплуатационной документации.

Пик спроса на кабель для подогрева приходится на осень и начало зимы. В этот период покупатели ищут, какой кабель нужен для водопровода, кровли, водостоков или резервуара, но часто оценивают только длину и мощность.

Перед покупкой определите:

• материал, диаметр и длину трубы;
• будет ли кабель установлен снаружи или проложен внутри трубы;
• минимальную температуру окружающей среды;
• требуемую удельную мощность в Вт/м;
• наличие теплоизоляции;
• длину кровельных свесов, ендов и водостоков;
• возможность контакта с водой, реагентами, маслами или химическими веществами;
• необходимость терморегулятора и датчиков;
• степень защиты IP;
• наличие взрывоопасной зоны;
• требования к пожарным характеристикам.

Для предварительной оценки обычно нужны описание продукции, фотографии, маркировка, технический паспорт, руководство по эксплуатации, схема подключения, сведения о производителе, код ТН ВЭД, технические условия или применяемые стандарты.

Для серийного изделия могут потребоваться образцы для испытаний, документы на производство и сведения о системе контроля качества. Для импортной партии дополнительно предоставляют контракт, инвойс, упаковочный лист и товаросопроводительные документы.

Срок зависит от выбранной формы подтверждения, схемы, количества моделей, необходимости испытаний, проверки производства и наличия комплектующих. Для продукции Ex-исполнения процедура обычно требует более детального анализа конструкции и маркировки. Начинать работу желательно заранее, особенно если кабель нужен к началу отопительного сезона.
