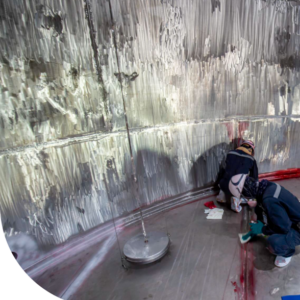

Капиллярный контроль
Оставьте заявку на консультацию

Капиллярный контроль (проникающими веществами, течеискание) относится к наиболее сенситивным методам дефектоскопии. Базирующийся на проникновении контрастных веществ (пенетрантов) в поверхностные слои исследуемого объекта, он позволяет выявлять в них малейшие неровности, шероховатости и трещины.

Под действием давления и последующей обработки пенетрантов проявителем уровень свето- и цветоконтрастности поврежденного участка увеличивается по сравнению с полноценной поверхностью. Полученный в результате индикаторный рисунок позволяет определить не только количественный, но и качественный состав повреждений.

Сферы применения капиллярного контроля

Капиллярные методы выявляют поверхностные и сквозные микродефекты, недоступные для визуального контроля. Их применение дает возможность отслеживать объекты любых размеров и форм, изготовленных из самых разных материалов, включая черные и цветные металлы, стекло, керамику и пластик.

Очень часто капиллярная дефектоскопия является единственным доступным методом контроля конструкций и элементов из неметаллических, немагнитных, композитных и прочих многообещающих материалов. Помимо обнаружения и идентификации, контроль проникающими веществами отражает сведения о параметрах повреждения, что упрощает понимание причин его возникновения.

Одним из важнейших преимуществ капиллярной дефектоскопии является высокая чувствительность, позволяющая выявлять в сварных соединениях и швах пустоты с шириной раскрытия до 0,1 мкм:

  • Пористость
  • Трещины и свищи на пористой поверхности
  • Сварочные и терморазрывы
  • Шлифовочные и усталостные деформации и щели

Универсальность метода капиллярного контроля обусловила его активное использование:

  • В мониторинге запуска и эксплуатации важных объектов
  • В авиа- и ракетостроении
  • Судостроении
  • Автомобилестроении
  • Металлургии
  • Энергетической, нефтегазовой и химической промышленности

Аэрозольные баллончики для размещения пенетрантов сделали контроль проникающими веществами компактным и портативным. Применение метода больше не ограничивается производственными и лабораторными помещениями. Теперь он активно используется в полевых условиях для диагностики фактического состояния технически сложных объектов.

Разновидности капиллярного контроля

В зависимости от способа выполнения капиллярный контроль может быть: основным – осуществляется посредством нанесения проникающих веществ; комбинированным – использует одновременно несколько щадящих методов.

Основные способы капиллярного контроля подразделяются на две группы:

  1. По типу пенетрантов:
    • Проникающие растворы
    • Фильтрующие суспензии
  2. По способу получения индикаторного рисунка:
    • Яркостный (ахроматический), обеспечивающий высокую ясность и четкость ахроматического следа
    • Цветной (контрастный), обеспечивающий видимость повреждений за счет контрастности индикаторного рисунка и фона исследуемого объекта (красно-белый метод)
    • Люминесцентный, использующий способность люминофоров светится в ультрафиолете

Люминесцентно-цветной – регистрирует контраст цветного или люминесцирующего индикаторного следа на поврежденной поверхности в видимом или длинноволновом ультрафиолете.

Комбинированные разновидности представляют собой синтез капиллярного контроля:

  1. С электростатическим
  2. С магнитным
  3. С электроиндукционным
  4. С радиационными методами поглощения или излучения

Состав комбинации зависит от способа и характера воздействия на исследуемую поверхность.

Особенности технологии проведения

Мероприятия по выявлению повреждений методом капиллярного контроля регулируются ГОСТ 18442-80 и предполагают поэтапное выполнение:

  1. Заполнение пенетрантами пустот и полостей на контролируемой поверхности выполняется одним из способов:
    • Капиллярным, когда индикаторная жидкость наносится путем смачивания, кистью, струей или распыления
    • Вакуумным, создающим в несплошностях разряженную атмосферу с разницей между внутренним и внешним давлением, заставляющей полость «втягивать» в себя пенетрант
    • Компрессионный, наоборот, подразумевает избыточное давление, под действием которого индикаторная жидкость заполняет пустоты, вытесняя из них воздух
    • Ультразвуковой предполагает заполнение трещин с применением капиллярного эффекта, созданного ультразвуком
    • Деформационный – заполнение пустот индикаторными веществами под воздействием колебаний звуковой волны или статичных нагрузок

    Пониженные температуры увеличивают время проникновения пенетранта в микротрещины и вероятность образования конденсата на поверхности контролируемого участка, что усложняет технологический процесс.

  2. Промежуточное очищение требуется для удаления излишков пенетрантов водой или специальными составами, нанесенными на салфетку из гигроскопических материалов. Делают это аккуратно, удаляя вещества не из трещин, а только с исследуемой поверхности, которую после обработки просушивают естественным путем.
  3. Процесс нанесения проявителя может быть выполнен методом распыления, кистевым, погружения или обливным. Чтобы излишки проявителя не испортили индикаторные следы, его равномерно наносят 2-3 тонкими слоями. Попадая в несплошности проявитель, увеличивается и «выталкивает» краситель на поверхность. При строгом соблюдении технологии ширина контрастного рисунка настолько превышает ширину раскрытия повреждения, что позволяет обнаружить микротрещины без применения оптических приборов.
  4. К этапу контроля приступают после полного высыхания проявителя, когда на белом фоне выделяются дефекты контрастного (чаще всего — красного) цвета. Цветовая насыщенность отражает глубину и ширину раскрытия трещин, течи и прочих деформаций. Чем она интенсивнее, тем глубже повреждение и наоборот. Несплавления в сварных швах проявляются цветными линиями, а поры – скоплениями разрозненных точек.

Метод течеискания контролирует сквозные повреждения. Его особенность заключается в нанесении проникающего вещества и проявителя, как на внешние, так и внутренние поверхности исследуемой конструкции.

К реализации мероприятий капиллярного контроля допускаются специалисты со здоровым зрением без признаков дальтонизма, которые прошли специальное обучение, подкрепленное соответствующим удостоверением.

Результаты визуального или оптического осмотра, допускающего применение луп и очков с увеличительными линзами, анализируются и протоколируются. По завершению контрольных мероприятий объект очищается водой или растворителем, обдувкой песком или другим абразивом.
